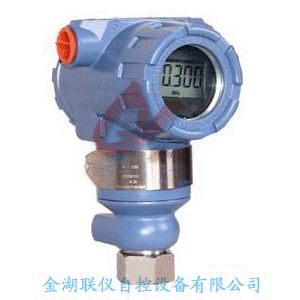

3051壓力變送器的故障及解決辦法
3051壓力變送器測量部分敏感部位的焊接結構,電子電路采用波峰焊接,接頭的安裝,整體結構堅固,耐用,故障的理解。對于大多數用戶,如敏感元件故障的發現,一般無法自行修復,與制造商聯系更換整個部件。
一種測量部分發射機,檢查
測量部分發射機產生的故障,將導致變送器無輸出或輸出不正常時,應先檢查測量敏感部位的發射機。
1拆下法蘭,檢查敏感元件隔離膜片有無變形,破損和泄漏。
2拆遷補償板,不刪除敏感元件,絕緣電阻檢查銷房,電壓不超過100V,絕緣電阻應不低于100。
3開關電路、氣路,當壓力信號為上限值,關掉煤氣,數值輸出電壓和閱讀應穩定不動。如果輸出電壓下降,發射機泄漏,可用肥皂水檢查出泄漏的位置。
兩個,發射機電路部分的檢查
1接通電源,在一個給定的輸入壓力信號,電壓信號端檢查變送器輸出狀態。如果沒有輸出電壓,應先檢查電源電壓是否正常;是否符合功率要求;沒有連接電源和傳感器誤差和負載設備。如果變送器端子無電壓或極性相反可以由無輸出電壓信號發射機引起的。出于以上原因,則應進一步檢查放大器電路板有無損傷;電路板連接器有無接觸不良現象,測量電壓的方法可以采取相應的測量電壓和故障儀表控制正常的儀器進行比較,判斷故障點,更換功放板故障的必要條件。流量變送器檢測,在J型放大器板應特別注意防靜電措施的使用。
2接通電源,在一個給定的輸入壓力信號,如果發射機輸出太高(大于10VDC),或輸出太低(小于2.0VDC),和輸入信號的變化和零點調節,壓力范圍內螺紋輸出沒有反應。對于這種類型的故障,除了測量檢測傳感器敏感元件不正常,應檢查發射機功放板"部分"振蕩電路是否正常。高頻變壓器胸神經之間的正常峰值電壓應為25 ~ 35vp-p約32KHz頻率。然后檢查在運算放大器的工作狀態的放大器;損壞部件各部分的問題。這種故障更換放大器板。
在電路設計和裝配過程的質量要求非常嚴格的3發射機,在線路故障的實際使用,它是在最好的制造商聯系,更換故障電路板的確認,以保證儀器的長期穩定性和可靠性。
三,現場故障排除
施工現場的失敗,是因為絕大多數的安裝使用方法不當引起的,歸結為以下幾個方面。
1個成員(香港禁令,遠程測量接頭等)堵塞或安裝形式錯誤的,不合理的壓力點。
2導壓管泄漏或堵塞,用殘液的殘余氣體或氣體填充管充液管道,有沉淀物發射過程法蘭,形成測量死區。
3發射機連接不正確,電源電壓過高或過低,指示儀表端子連接失敗。
4是不嚴格與安裝的技術要求,安裝和現場環境不符合技術要求。
故障發生上述將導致發射機輸出不正;虿粶蚀_的測量,但是經過仔細的檢查,嚴格按照安裝使用技術要求,及時采取有效措施,問題可以排除故障,無法處理,應送實驗室或發射機制造商做進一步的檢查。
