探討電磁流量計安裝常見要求
流量計是測量液體、氣體流量必不可少的儀表,市面上有很多各類不同類型測量流量的儀表。不同的流量計具有不同的安裝方式,同時由于對環境和安裝方式的方通,會發生不同的故障。
今天我們以電磁流量計舉例說明,對它的常見故障進行分析如下:
通常是電磁流量傳感器安裝位置不正確引起的故障,常見的如將傳感器安裝在易積聚氣體的管系最高點;或安裝在自上而下的垂直管上,可能出現排空;或傳感器后無背壓,流體直接排入大氣而形成測量管內非滿管。

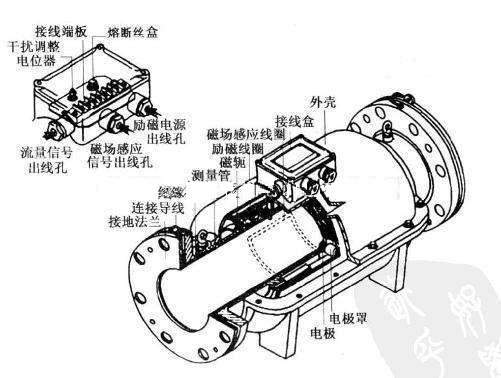

正確的安裝方式對流量計來說十分重要,特別是電磁流量計對安裝環境的要求極高,電磁流量計包括傳感器和轉換器兩個重要的組成部分。傳感器和轉換器對安裝環境也有不同的要求,今天美安特自動化儀表廠家為用戶介紹電磁流量計在安裝時需注意的幾點安裝要求。

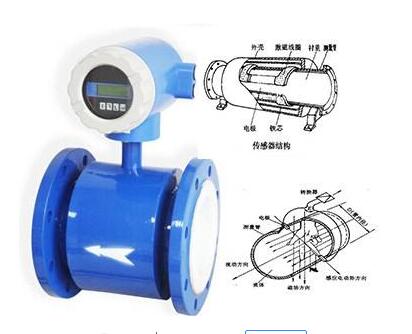

電磁流量計
1、電磁流量計采用法蘭連接,其在管道連接,密封墊圈內徑應略大于管道內徑,保證管路流體穩定流動狀態。
2、應避開陽光直射或周圍溫度過高的地方,防止勵磁線圈因環境溫度過高,出現不允許的溫升導致絕緣性能破壞。
3、電磁流量計應遠離強磁場設備如大電機、大變壓器和電焊機。
4、盡量遠離有氨氣、酸霧腐蝕性空氣的場所。如果現場環境條件不能滿足,用戶在定貨時可以提出,美安特會根據客戶的要求合理的解決及推薦。
5、安裝電磁流量計的管道段,不要有較大的漏電流,而且附近應有良好的接地。
6、流體流動方向應與流量計標志一致。
7、安裝的管道,要保證測量管道內始終充滿被測介質,防止空管。
8、電磁流量計不要安裝在有負壓的管道段,以防止襯里材料脫落。
9、電磁流量計上游側應有不少于5D倍管道直徑的直管段。
10、下游側應有不少于3倍管道內徑的直管段。
11、如果上游有非全開的閘閥或調節閥,則流量計上游直管段的長度應增加到10倍管道內徑的距離。
12、流量計通常應安裝在水平位置上,兩電極的連線應處于同一水平面上。
13、為防止出現負壓,流量計標高應略低于管道的標高,或在流量計下游側保證有一定的水頭壓力。
14、電磁流量計測量內徑應與管道內徑一致,如果內徑不可能一致,管道內徑應大于流量計內徑,并在它們之間加裝圓錐角不大于15的漸縮管或擴管。
15、當電磁流量計為傾斜或垂直安裝,流向應自上而下。
16、對工藝上不允許流量中斷的管道,在安裝流量計時應加設旁路通管和清洗,這種裝置在流量計退出使用的情況下,保證設備系統連續工作。
17、電磁流量計禁止用管棒或繩索穿過測量管進行搬運、吊裝,以免損壞襯里。
在選購電磁流量計時需注意安裝的選擇,同時也要注意電磁流量計的傳感器和轉換器的安裝環境的選擇,可以通過以上的幾點要求來安裝,是最適合電磁流量計的安裝方法。
