熱電偶安裝如何做到測溫準確、安全可靠及維修方便(一)
來源作者:江蘇聯儀自控設備有限公司 時間:2012-4-18 10:01:45
熱電偶的安裝應盡量做到使測溫準確、安全可靠及維修方便。而且還應兼顧到不受熱電偶安裝而影響設備運行和生產操作。為了滿足這些要求,需要考慮的間題很多,對于不同的測溫工況是不一樣的。在此,只是將安裝熱電偶時經常遇到的一些主要問題,根據安裝原則,簡要的作一介紹。
一、熱電偶的安裝
1、測溫準確方面的考慮
熱電偶在安裝后,直接影響測溫準確性的因素有以下幾個方面:
(1)插入深度及方位:為了減小傳熱誤差,熱電偶應具有足夠的插入深度,如圖5-60所示。在測量管道中的流體溫度時,如果安裝空間有限可采用斜裝,如圖5-61所示。也可在管道彎頭處安裝,如圖5-62所示。安裝時應注意將熱電偶的測量端迎著來流(對著介質流動)的方向。

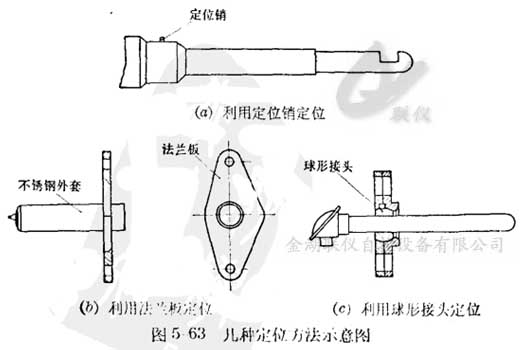

用熱電偶測量氣流及蒸氣流溫度時,常常要求與流向保持一定的方位,因此,還必須進行周向定位,圖5-63即為幾種定位的方法。
(2)防止泄漏電及干擾:在本網站中已較詳細的介紹了有泄漏電及干擾( )時,采取的屏蔽方法,盡量避開強磁場、強電場……等。在低溫測最時,可在尾部接線處涂刷聚苯乙烯及硅漆等,以防霜凍而引起短路。對于電爐的高溫漏電,可采用圖5-64所示的安裝方法,使熱電偶不與爐壁接觸。為了防止灰塵沉積而引起短路,接線盒的出線口應朝下。
(3)插接件:熱電偶測量回路中的插接件如果溫度均勻,則不影響整個回路的總熱電勢。但是,在許多場合,由于插接件受熱情況不同,從而引入附加電勢,造成測量誤差。對于這種情況,接線片、接線柱以及插座等插接件宜采用相應的熱電極材料制成。例如:鎳銘一鎳硅熱電偶的正極配用鎳鉻材料制成的插接件;負極配用鎳硅材料制成的插接件。為了盡量減少插接件的影響,導線和熱電極應盡量靠近。對于接線柱及插銷等可采用空心結構,如圖5-65所示。使熱電極自孔中穿出并在端部熔焊。而且連接正負熱電極的兩個插接件也應盡覽枯近,使補償導線與熱電極的兩個接點溫度盡可能的一致。
(4)堵塞:熱電偶流道中造成的堵塞會改變工況引入誤差.例如,用10支熱電偶同時測址一臺噴氣發動機渦輪后部排氣溫度,由于堵塞比(即熱電偶總的迎風面積與流道截面積之比)達到了5.7%,因而使排氣缸度偏高20余度。所以,為了保證側溫準確,必須使得:
a:一般通道的堵塞比小于3%到5%之間
b:壓氣機、渦輪等葉柵通道的堵塞比小于1%到1.5%之間
c:音速界面一般不不止熱電偶在工作中有時需要測定較多的參數,例如,既需要知道通道截面的溫度分布,又要得到其平均溫度,因此在通道中要安裝很多熱電偶或其它傳感器,于是就造成嚴重的堵塞。為了避免嚴重堵塞,一般采用下列方法:
a.采取.單點移動的方法代林多點布設。
b.先測截面的溫度分布,找出‘’代表點”后,拆除其它熱電偶,僅由置于“代表點”的熱電偶來指示平均溫度。
c.對于溫度、壓力、流向等多參數測量,可采取先后又開的方法來避免過大的堵塞比。布點時應將壓力放在最先,流向放在第二,溫度放在最后。
(5)接線盒溫度:接線盒內溫度不宜過高,因?yàn)橐话愕难a(bǔ)償導線的熱電特性僅在0-100℃ (或150℃)范圍內才與熱電偶的熱電特性相接近,所以,在安裝熱電偶時接線盒要避開高溫區。例如測量容器內高溢熔液的撇度時(見圖5-66),必須將熱電偶彎成一定角度(一般是90℃或120℃),使接線盒的溢度不致過高。
當測量轉爐內的鋼水溫度時,可從側壁埋入熱電偶,由于高溫鋼水和熔渣的噴濺、熱輻射,接線盒處的溢度也較高,這時就要采用水冷接線眾,或采川高溢(即在0-300℃或更高一些時其熱電特性與所配用的熱電偶相近)補償導線。
(6)連接導線長度:當采用動圈式儀表時,連接導線不宜過長,因外接電阻超出儀表規定值時將引入測址誤差。若采用補償式儀表(如電子電位差計)顯示和記錄,因其輸入阻抗較小,則導線過長也會降低儀表之靈敏度,對于高阻抗輸入的數字式儀表及示波器等,則熱電偶的電阻、連接導線的電阻將不影響測量之準確度。
另外,儀表、元器件及導線應符合規范,即符合所配熱電偶的要求。
請直接看下文待續:熱電偶安裝如何做到測溫準確、安全可靠及維修方便(二)
