楔形流量計結構組裝示意圖以及信號發生器安裝方式
作者:江蘇聯儀自控設備有限公司 時間:2012-4-18 8:30:15
楔形流量計的應用也有其特別適合的地方,究其原因也是因為他的結構與原理,下面我們來看下它的結構組成。

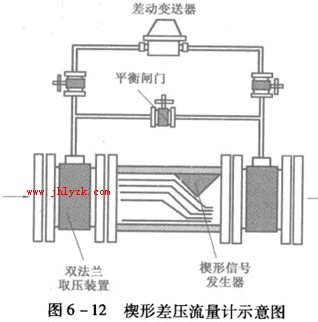

楔形流量計是由楔形信號發生器、雙法蘭取壓裝置和差動變送器組成的差壓式流量計,如圖6一12所示。當被測流體流經楔形信號發生器時,在楔形器件兩端將產生靜壓差△P,同孔板和文丘里差壓流量計一樣,通過測量△P的大小即可求出流量的大小。
楔形流量計的安裝特點是頂部向下,與孔板不同的是,當被測介質混有懸浮物時,孔板與管道內壁形成的垂直滯留區處將積儲懸浮物而不易通過,如果被測流體粘度較大或長期運行,可能會發生堵塞現象。而楔形流量計則不同,由于角度設計合理,滯留區較小,特別適用于高貓度和混有懸浮物的流體測量,尤其是在原油、重油流量測量方面更具優越性。其主要特點為:
(1)該流量計適合于鉆井泥漿、高粘度原油、瀝青質原油、煤焦油瀝青、煤水懸浮液等的流量測量。
(2)當流體雷諾數較低處于鉆性流動情況下(Re=500),其流量和差壓△P仍能保持平方根關系,而孔板則需要較大雷諾數(Re大于等于2320)才可正常運行。
(3)結構簡單,運行可靠,操作方便。
(4)當對流量計進行單獨標定后,其測量準確度可達士0.5%,
2.楔形信號發生器安裝方式
楔形信號發生器的安裝方式有兩種,一種是分體形式,另一種為整體形式。如圖6一13所示。
分體安裝形式多用于管徑小于50mm的場合,整體焊接形式則用于管徑大于150mm的場合。
