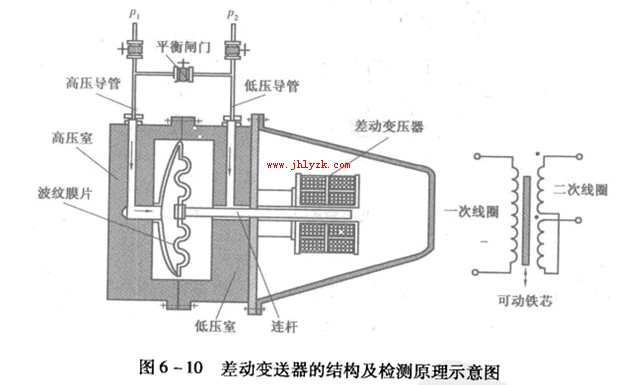

電動膜片式差動變送器的結構及檢測原理示意圖
電動膜片式差動變送器應用也非常廣泛,但是對于它的結構原理很多人還不是很清楚,這里聯儀自控技術員為您做下詳細說明并附帶結構圖如下。
當平衡閘門打開時,經導壓管分別引人的高、低壓進人高、低壓室,此時壓力平衡,波紋膜片不受作用,連桿靜止,差動變壓器二次線圈產生的感應電動勢相位、大小對稱,輸出電壓為零。
緩慢關閉平衡閘門,高、低壓室逐漸形成壓差移動,引起磁通變化,連桿及可動鐵芯在壓差作用下,向圖中右側,導致差動變壓器二次線圈產生的感應電動勢產生差異,輸聲電壓不再為零,其輸出值正比于壓差變化以及流量變化。
而且目前聯儀自控市場上的電動膜片式差動變送器的測量精度可達正負0.5%。歡迎用戶前來選購。
